圓形橡膠支座
發布時間：2018-07-25
我們知道板式橡膠支座按形狀分為：公路矩形板式橡膠支座、公路圓形板式橡膠支座。圓橡膠支座也被稱為圓形橡膠支座，圓形板式橡膠支座，圓形支座,公路圓形板式橡膠支座等;主要適用于跨度小于30mm、位移量較小的橋梁。只是其平面形狀為圓形，具有剪切變形的同等性，克服了矩形橡膠支座某些遇應力集中的現象，可將上部構造復雜變形和轉動經過支座橡膠層的彈性變形來完成。在圓板橡膠支座上粘復一層聚四服乙希板（F4），使梁底不銹鋼板與F4板之間的滑動，完成上部結構較大的位移量,它除了具有矩形橡膠支座的功能外，因其平面圓形在安裝時可不考慮其方向性，在彎橋、斜交橋、曲線橋上使用，其優點更為明顯。
圓形板式橡膠支座的結構及性能

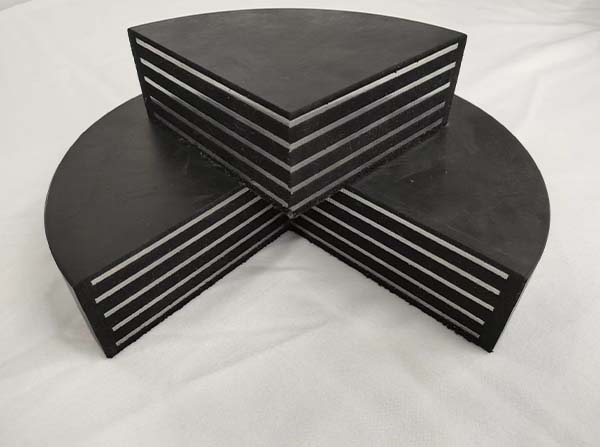

圓形板式橡膠支座由多層橡膠片與薄鋼板流化、粘合而成，它有足夠的豎向剛度，能將上部構造的反力傳遞給墩臺，有良好的彈性，以適應梁端的轉動；又有較大的剪切變形能力，以滿上部構造的水平位移。在上述的圓形板式橡膠支座表面粘復一層1.5mm-3mm的聚四服乙希圓形板式橡膠支座，加工成聚四服乙希滑板式橡膠支座。它除了豎向鋼度與彈性變形，能承受垂直荷載及適應梁端轉動外，因聚四服乙希板的低磨擦系數，可使梁端在四服板表面向內滑動，水平位移不受限；特別適宜中、小荷載，大位移量的橋梁使用;
