板式橡膠伸縮裝置
發布時間：2018-07-26
板式橡膠制品這一類伸縮裝置，很難滿足大位移量的要求；鋼制型的伸縮裝置，很難做到密封不透水，而且容易造成對車輛的沖擊，影響車輛的行駛性。因此，出現了利用吸震緩沖性能好又容易做到密封的橡膠材料，與強度高性能好的異型鋼材組合的，在大位移量情況下能承受車輛荷載的不同型模數支承式(模數式)橋梁伸縮裝置系列。

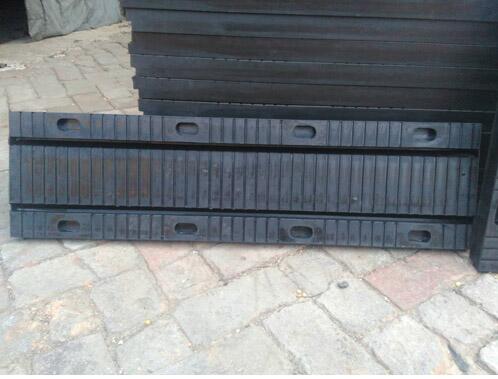

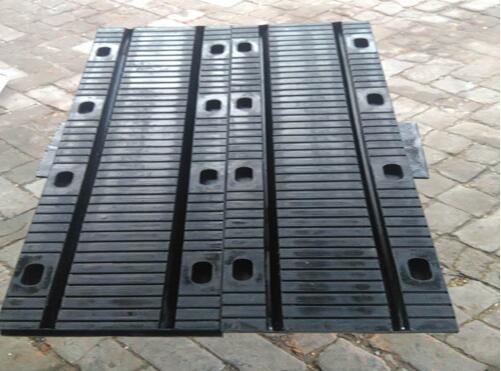

板式橡膠伸縮裝置中的伸縮體是由橡膠、鋼板或角鋼流化為一體的構造，它是利用橡膠材料剪切模量低的原理設計制造而成。即剪切型橡膠伸縮體設有上下凹槽，橡膠體內埋設承重鋼板和錨固鋼板，并設有預留螺栓孔，通過螺栓與梁端連成整體。它是依靠上下凹槽之間的橡膠體剪切變形來滿足梁體結構的相對位移。橡膠伸縮體內預埋鋼板，跨越梁端間隙，承受車輛荷載。另外在橡膠伸縮體內兩側預埋兩塊錨固鋼板，通過螺栓與梁端連接的受力原理形成的結構構造，一般適用于伸縮量小于60mm的公路橋梁工程。
